新技术应用
 您的当前位置:首页  建设公司  新技术应用

2005年南大港龙园深基坑支护工程、2011年南京绕越高速东北段砼芯桩施工与测试:





离散短丝纤维加筋土技术:
技术简介:

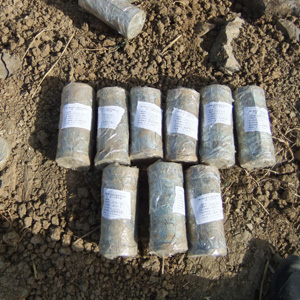

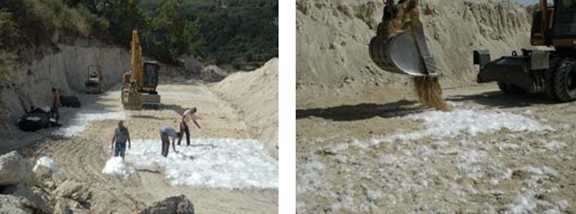

  该技术通过将离散的短纤维丝(人工合成或者天然植物纤维)均匀掺入土体中,通过纤维和土颗粒之间的界面力学作用及纤维的拉筋作用,达到显著提高土体的工程力学性能的目的。同传统技术相比,该技术的具有如下优势:(1)纤维与土体作用属于物理过程,不改变土体的自然属性,绿色环保;(2)纤维在土体中随机分布,具有三维加筋作用,土体加固后具有各向同性特点;(3)纤维加筋的施工工艺简单,工程性价比较高;(4)纤维加筋不仅具有显著的增强效果,还能有效抑制土体破坏裂隙的发育。

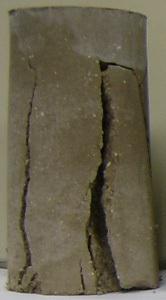

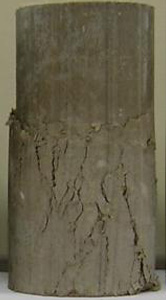

在素土中加入纤维和水泥都能起到提高强度的目的,且提高幅度基本处于同一水平(175-200%),其中素土的强度为0.16MPa,纤维土和水泥土的强度分别为0.44和0.48MPa。但素土、纤维土和水泥土的破坏特征各不相同:素土表现为应变软化的塑性破坏;水泥土表现为完全的脆性破坏,土体强度瞬间丧失,形成的破坏裂隙宽大,相互贯通(图2(a));纤维土则表现为应变硬化的塑性破坏,破坏后土样中发育的裂隙相对比较细小,呈现裂而不断的特征(图2(b)),这对工程结构的稳定性有重要意义。此外,当在纤维土中再加入水泥后,强度得到成倍增加,达到1.18MPa,远远超过单纯的纤维土和水泥土强度之和,说明二者配合使用增强效果更佳,能极大减少材料用量,节约工程成本。
